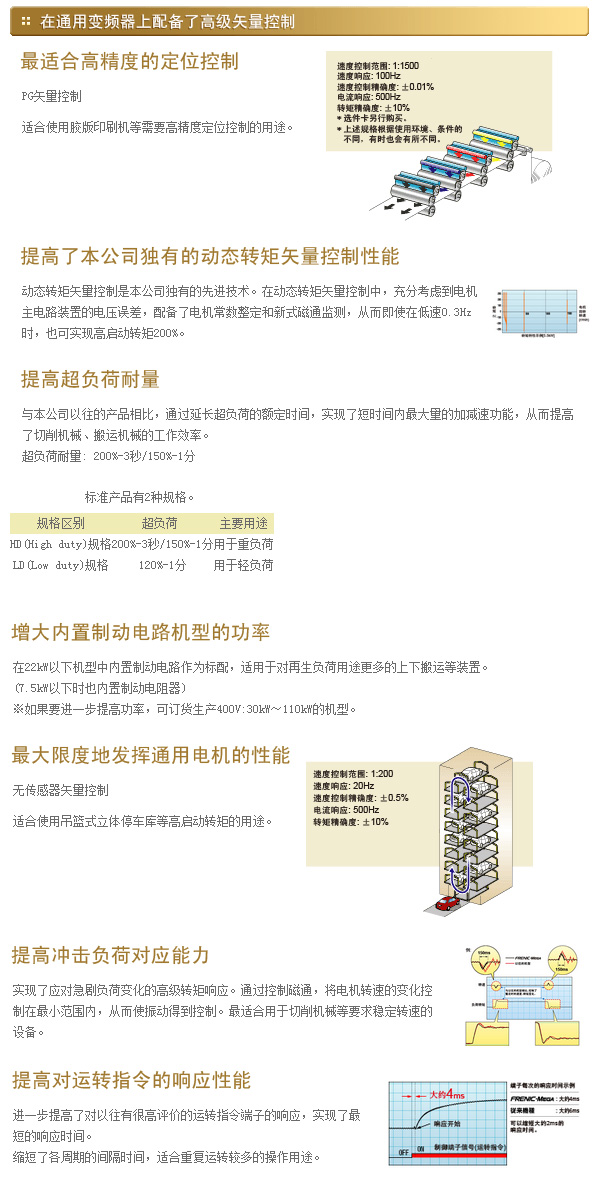

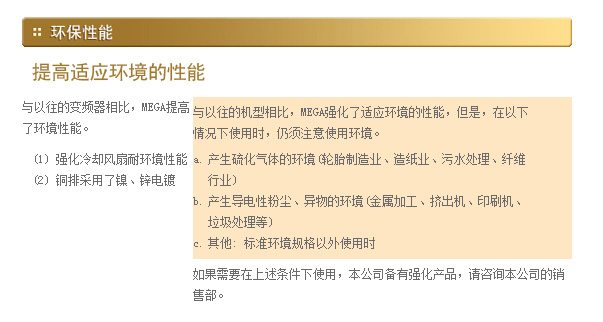

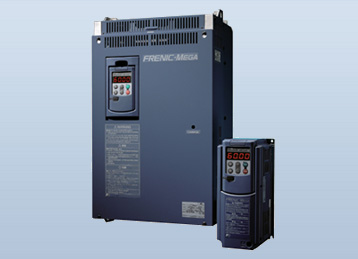

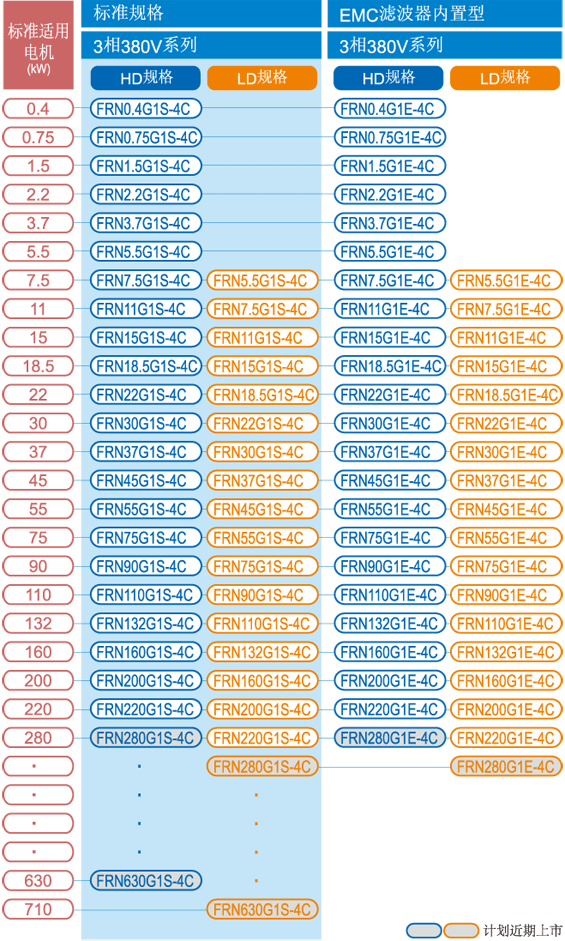

*1 在變頻器輸入側(初級側)有配線保護,因此,請安裝各變頻器推薦的配線用斷路器(MCCB)或漏電斷路器(ELCB)(帶過電流保護功能)。請勿使用推薦功率以上的斷路器。
*2 MCCB或ELCB是在從另外的電源分離變頻器時使用的,因此,根據需要,請在各個變頻器上設置推薦的電磁接觸器(MC)。此外,把MC或螺線管等線圈設置在變頻器的附近時,請并列與浪涌吸收器相連接。

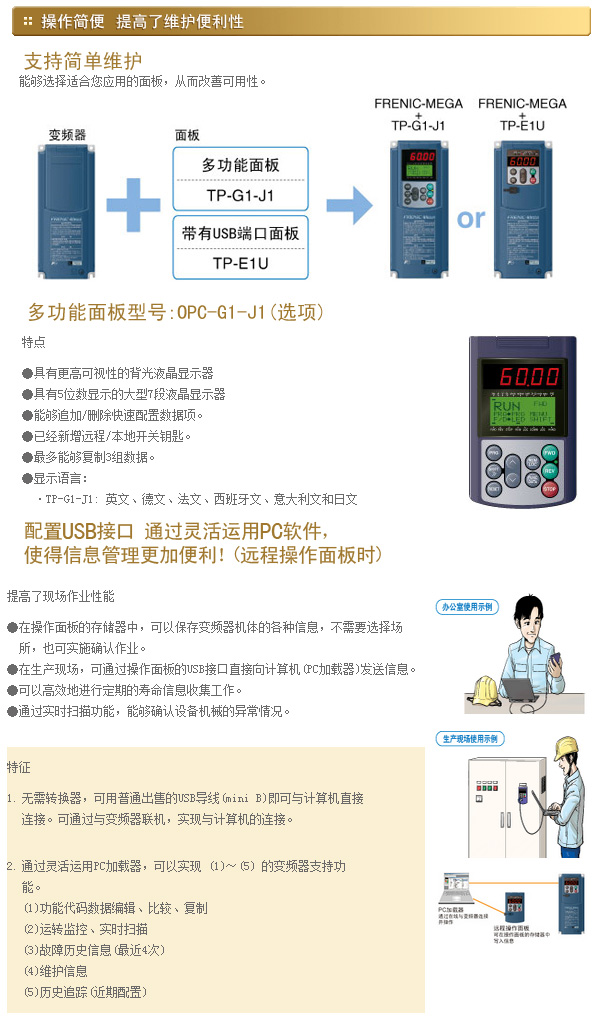

*3 即使變頻器的主電源切斷,也希望保持保護功能共作時的整體警報信號時,或希望操作面板進行顯示時,請把本端子連接到電源上。即使不向該端子提供電源輸入,變頻器也可以運轉。
*4 通常不需要連接。高功率因子電源感應PWM轉換器: 與RHC系列(以下稱為PWM轉換器)組合時使用。

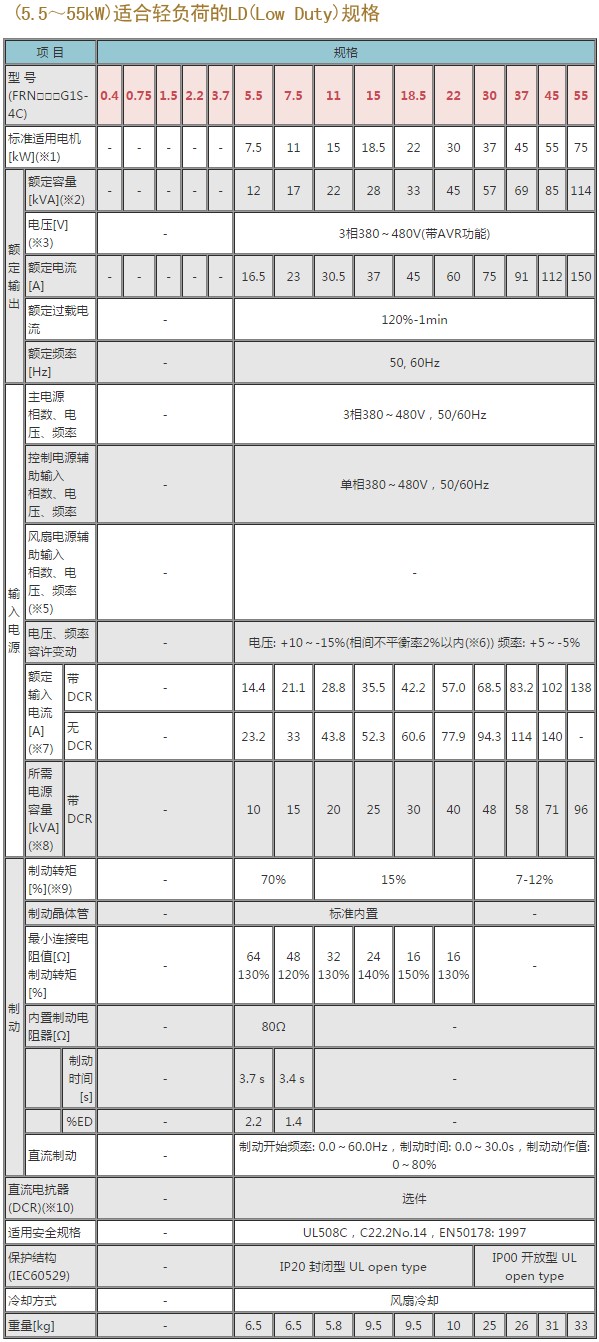

*5 連接直流電抗器(DCR)選配件時,請拆下端子P1-P(+)間的短路棒后再進行連接。
*6 適用電機的輸出功率為75kW以上時,請務必連接直流電抗器(DCR)選配件。
并且,電源變壓器的功率為500kVA以上,且是變頻器額定功率的10倍以上時,及在同一電源系統“有半導體負荷時”,請連接直流電抗器(DCR)
*7 在7.5kW以下的變頻器上的端子P(+)-DB之間,連接有內置制動電阻器。在連接了外部制動電阻器(選配件)時,請務必拆除內置制動電阻器的連接。
*8 是電機的接地用的端子。請根據需要連接。
*9 在控制信號線中,請使用雙絞線或屏蔽線。屏蔽線請接地。為了防止噪音導致的誤動作,請盡量與主電路配線分隔開,切勿放入同一個電纜槽內。(建議距離10cm以上。)出現交叉時,請與主電路配線盡可能垂直相交。

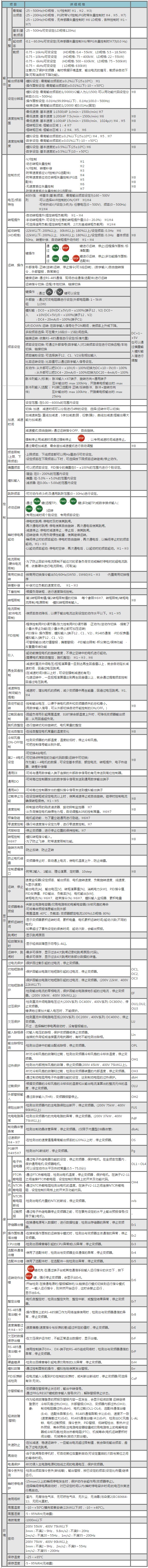

*10 在端子FWD、REV以及X1~X9(數字輸入),端子Y1~Y4(晶體管輸出),端子Y5A/C,30A/B/C(接點輸出)中記載的各種功能,顯示的是出廠時所賦予的功能。
*11 是主電路的切換連接器。詳情請參考使用說明書。
*12 是控制印刷電路板上的各種切換開關,可設定變頻器的動作。詳情請參考使用說明書。
|
